雷賽智能L7脈沖系列L7-1000伺服驅動器

僅位置控制

5V差分脈沖信號/24V單端脈沖信號

17位/23位絕對值編碼器可選

標配動態制動功能

全新MS調試軟件

在線咨詢

全國熱線

18938839411

產品簡介 / Introduction

雷賽智能伺服驅動器L7脈沖系列L7-1000

技術參數

電源

驅動器型號	L7-1000
額定輸出功率	1KW
額定輸出電流（Arms）	7.5
最大輸出電流（Arms）	21.5
主回路與控制回路電源	單相220Vac，-15% ～＋10%
冷卻方式	風扇冷卻
幾何尺寸 *WHL（mm）*	50175156

接口

	L7脈沖系列
USB	USB mini-B
脈沖輸入	5V差分信號，0~500kHz 24V單端信號，0~200kHz
編碼器輸出	差分 A相/B相 /Z相長線驅動方式
數字量輸入	9點（支持共陰和共陽）
數字量輸出	6點（4點單端輸出， 2點雙端輸出）
模擬量輸入/輸出	-
通訊	脈沖輸入

控制模式

		L7脈沖系列
控制模式		l 外部脈沖位置控制 l JOG控制
位置控制	最大輸入脈沖頻率	l 500khz（5V 差分） l 200khz（24V 單端）
	電子齒輪比	1～32767/1 ～32767
	轉矩限制	參數設置
控制特性
控制方式		IGBT SVPWM正弦波控制
反饋方式		總線式編碼器：RS485協議
歸一化伺服參數調整		PC調試工具，使用剛性等參數，可快速實現伺服參數調整
陷波濾波		抑制機械共振
擺陣抑制		抑制末端振動
多圈絕對值值編碼器		23位高精度編碼器，位置記憶，無需回零
DI/DO設置		可自由分配數字量輸入/輸出
報警功能		過壓、欠壓、過流、過載、過熱、過速、主電源輸入缺相、再生制動狀態異常、位置偏差過大、編碼器反饋錯誤、制動率過大、行程超限、EEPROM 錯誤等
操作與顯示		按鍵5個，LED 5位帶點
調試軟件		通過MS調試軟件可以調節電流環、位置環、速度環的各個參數，更改輸入輸出信號有效電平和電機參數，并可以文件形式進行參數的導入導出，方便驅動器和不同電機或不同負載的匹配；監視在梯形波測試運行下速度、位置誤差等波形。
通訊功能		支持USB：基于Modbus協議（依據USB2.0規格）支持RS485：基于Modbus協議
制動方式		內置制動電阻（也可外接）
適用負載慣量		小于30倍，最大40倍

尺寸說明

（單位：mm）

雷賽智能伺服驅動器L7脈沖系列

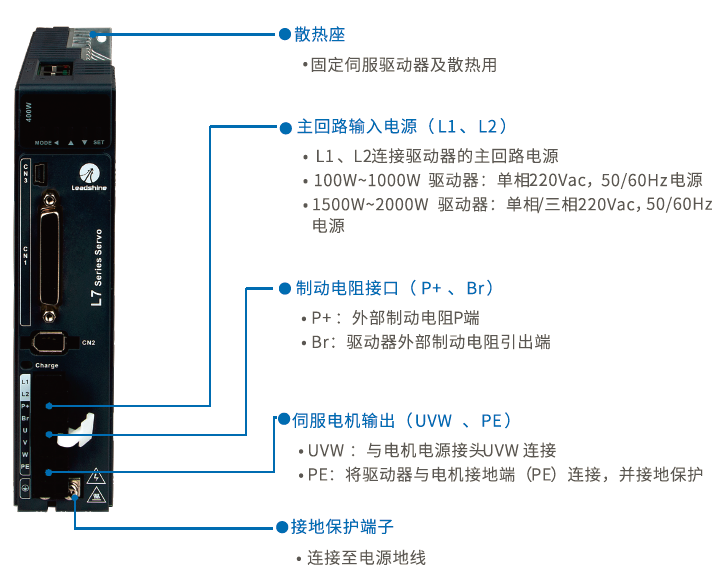

電氣連接

雷賽智能伺服驅動器L7脈沖系列1

雷賽智能伺服驅動器L7脈沖系列2

雷賽智能伺服驅動器L7脈沖系列3

位置模式控制接線圖

雷賽智能伺服驅動器L7脈沖系列4

配套產品

適配電機：17位經濟型系列、17位大容量系列/17位雕刻專用系列；

供選配配件：

雷賽智能伺服驅動器L7脈沖系列5

USB隔離器

當處于干擾較大場合，需要用電腦進行調試驅動器時，請選用該設備。

短頻曲線

17位經濟型ACM系列伺服電機

雷賽智能伺服驅動器L7脈沖系列6

使用說明

伺服驅動器、伺服電機儲存環境要求

雷賽智能伺服驅動器L7-400-4

資料下載

文件名稱
文件類型
文件格式
日期
下載

L7系列交流伺服系統使用手冊
用戶手冊
2019-12-24

L7系列調試軟件
調試軟件
2020-06-16

L7系列交流伺服系統選型手冊
宣傳手冊
2021-07-30

L7系列交流伺服系統一頁紙精華
宣傳手冊
2021-04-16

雷賽伺服驅動器應用領域：

　　雷賽伺服驅動器產品廣泛應用于雕刻機、激光機、數控機床、醫療設備、電子加工設備、自動化生產線、鋰電生產設備、紡織服裝機械等自動化設備上。

　雷賽伺服驅動器售后服務項目：

　　1、保修期：驅動器：24 個月；電機：18個月。

　　在保修期內，如果產品發生非人為故障，我們?yōu)槟峁┍Ｐ薹铡?

　　2、換貨：

　　自產品發貨之日起7個工作日內，如果產品發生非人為故障，我們可以為您更換同型號產品。

　　3、終身維護：

　　我們將為客戶提供終身維護服務。在保修期內但不符合保修條件或超過保修期限的故障產品，我們提供有償維修服務，在客戶確認接受產品的維修費用后，我們安排進行產品的維修。但對已經停產的產品，或缺乏維修物料，或損壞過于嚴重無維修價值的返回品則無法提供維修服務。

　　4、維修費用：

　　1）保修期內的產品，非人為原因引起的故障，免費維修；

　　2）超保修期或人為損壞產品收費標準，我們將根據不同型號和損壞程度收取元件的成本費、人工費和運費；具體的費用，由對接的商務人員報價給您；

　　3）運費：保修范圍內產品運費由我司負擔單程，非保修范圍內的產品運費由客戶負擔

不享受免費保修的情況：

　　1）由于火災、水災、地震等不可抗力因素造成的產品故障；

　　2）由于客戶安裝或者使用不當所導致的損壞；

　　3）未經雷賽授權的人員對產品進行了拆卸、維修或者改裝，造成的產品故障；

　　4）非本公司的購買的產品；

　　5）產品的編碼撕毀、涂改或者其他原因造成的產品編碼無法辨認；
