雷賽智能伺服驅動器L7脈沖系列

L7系列標配的ACM2系列伺服電機最高轉速可達6500rpm（40/60/80機座），相比普通同行電機，提升了1500rpm的轉速，相同路徑下動作時間變短，提升設備產能。

在線咨詢

全國熱線

18938839411

產品簡介 / Introduction

雷賽智能伺服驅動器L7脈沖系列

　產品特點

1、更高轉速

雷賽伺服驅動器L7脈沖系列1

2、高分辨率編碼器

　　標配23bit編碼器，編碼器分辨率達到8,388,608脈沖/轉。

　　支持23bit串行增量細分式和23bit串行多圈絕對值編碼器，斷電位置記憶，無需回零操作

低速加工應用更平穩，有助于提高機臺效能

雷賽伺服驅動器L7脈沖系列2

　3、歸一化伺服參數調試

采用歸一化伺服參數調試功能，僅需一個參數，便可實現伺服參數的調整，包括位置環/速度環/電流環PID參數、以及模型跟蹤控制、指令平滑濾波等，適應不同負載要求，最大限度發揮機械設備的性能。

雷賽伺服驅動器L7脈沖系列3

　　4、自適應陷波濾波器

　　提供4組的Notch Filter
　　可自動、手動設定
　　濾波寬度可靈活設定

簡易設定即可自動消除共振，節省調整工時，增加設備組裝測試效率

雷賽伺服驅動器L7脈沖系列4

　5、停止時擺陣抑制

對柔性機械系統，容易產生200Hz以下的低頻振動，通過擺陣抑制可以對這類低頻振動加以抑制，實現柔性系統的高節拍運行。

雷賽伺服驅動器L7脈沖系列5

　　6、安裝空間更小

驅動器面寬減小到40mm（L7-400），相比上一代（L5Z系列）縮小了26%，且支持緊湊安裝，節省電氣柜的安裝空間。且L7-100/L7-400/L7-750/L7-1000等采用同等高度（175mm），驅動器整齊劃一。

雷賽伺服驅動器L7脈沖系列6

7、集成動態制動功能

　　L7系列集成動態制動功能，在故障、急停、電源斷電時通過能耗制動使得伺服電機快速停止，可避免電機高速運行時突發告警引發的撞機危險，減少對機械的損傷。

保障機械設備運行的安全可靠！

雷賽伺服驅動器L7脈沖系列7

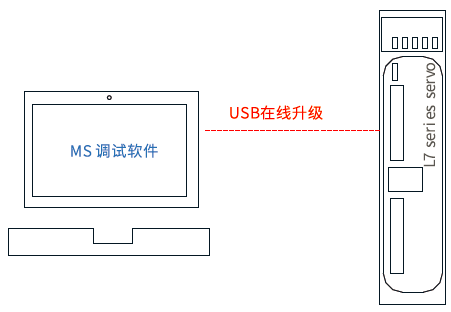

　　8、MS軟件使調試更方便

　　向?qū)秸{(diào)試指引和參數設置，實時記錄數據和在線監控，兼容雷賽全系列驅動器調試；

支持USB在線升級，可實現不拆機的情況下對伺服驅動器產品進行固件升級。

雷賽伺服驅動器L7脈沖系列8

命名規則

L7伺服系列驅動器命名規則

尺寸說明

100W/400W

雷賽伺服驅動器L7脈沖系列9

750W/1000W

雷賽伺服驅動器L7脈沖系列10

規格參數

驅動器型號	額定輸出功率	主電源（VAC）	連續電流（Arms）	最大電流（Arms）	L深	H高	W寬
L7-100	100W	單相AC220	1.6	4.8	156	175	40
L7-400	400W	單相AC220	3.5	10.5	156	175	40
L7-750	750W	單相AC220	5.5	15.5	156	175	50
L7-1000	1000W	單相AC220	7.5	21.5	156	175	50
L7-1500	1500W	單相/三相AC220	9.5	28.5	175	175	80
L7-2000	2000W	單相/三相AC220	12	36	175	175	80

資料下載

文件名稱
文件類型
文件格式
日期
下載

L7伺服系列CE認證
CE
2021-04-29

L7脈沖系列3D圖紙
3D模型
2019-12-02

L7脈沖系列2D圖紙
2D圖紙
2019-12-02

L7系列交流伺服系統使用手冊
用戶手冊
2019-12-24

L7系列調試軟件
調試軟件
2020-06-16

L7系列交流伺服系統選型手冊
宣傳手冊
2021-07-30

L7系列交流伺服系統一頁紙精華
宣傳手冊
2021-04-16

雷賽伺服電機應用領域：

　　雷賽CM系列伺服電機產品廣泛應用于雕刻機、激光機、數控機床、醫療設備、電子加工設備、自動化生產線、鋰電生產設備、紡織服裝機械等自動化設備上。

　雷賽伺服電機售后服務項目：

　　1、保修期：驅動器：24 個月；電機：18個月。

　　在保修期內，如果產品發生非人為故障，我們?yōu)槟峁┍Ｐ薹铡?

　　2、換貨：

　　自產品發貨之日起7個工作日內，如果產品發生非人為故障，我們可以為您更換同型號產品。

　　3、終身維護：

　　我們將為客戶提供終身維護服務。在保修期內但不符合保修條件或超過保修期限的故障產品，我們提供有償維修服務，在客戶確認接受產品的維修費用后，我們安排進行產品的維修。但對已經停產的產品，或缺乏維修物料，或損壞過于嚴重無維修價值的返回品則無法提供維修服務。

　　4、維修費用：

　　1）保修期內的產品，非人為原因引起的故障，免費維修；

　　2）超保修期或人為損壞產品收費標準，我們將根據不同型號和損壞程度收取元件的成本費、人工費和運費；具體的費用，由對接的商務人員報價給您；

　　3）運費：保修范圍內產品運費由我司負擔單程，非保修范圍內的產品運費由客戶負擔

不享受免費保修的情況：

　　1）由于火災、水災、地震等不可抗力因素造成的產品故障；

　　2）由于客戶安裝或者使用不當所導致的損壞；

　　3）未經雷賽授權的人員對產品進行了拆卸、維修或者改裝，造成的產品故障；

　　4）非本公司的購買的產品；

　　5）產品的編碼撕毀、涂改或者其他原因造成的產品編碼無法辨認；
