雷賽智能步進電機42CM06-BZ

步距角：1.8°

機座號：42

保持轉矩：0.2~0.8N.M

大轉矩低發熱

高平穩性高一致性

在線咨詢

全國熱線

18938839411

產品簡介 / Introduction

技術參數

1、一般規格

步距角	1.8°
步距角精度	±0.09°（空載、整步）
溫升	MAX 85K
使用環境	溫度： -10~+50℃；濕度：85% MAX
絕緣等級	B
絕緣電阻	MIN 100 MΩ，500 V DC
耐電壓	500 VAC，1 min
徑向跳動	0.025 mm MAX (負載5N）
軸向跳動	0.075 mm MAX (負載10N）
徑向最大負載	75N （距離法蘭面10mm處）
軸向最大負載	電機自重

2、技術規格

機身長 mm	型號	靜力矩 N.m	額定電流 A	電阻/ 相 Ω	電感/ 相 mH	轉子慣量 g.cm²
33	42CM02-1A	0.2	1	3.5	3.0	35
33	42CM02	0.2	1.5	1.4	1.4	35
39	42CM04-1A	0.4	1	4.6	4.0	54
39	42CM04	0.4	1.5	2.3	4.3	54
47	42CM06-1A	0.6	1.5	2.2	4.5	72
47	42CM06	0.6	2.5	0.9	1.6	72
60	42CM08-1A	0.8	1.5	3.0	6.9	110
60	42CM08	0.8	2.5	1.0	2.4	110

2、技術規格

標準型：

機身長 mm	型號	靜力矩	額定電流	電阻/相	電感/相	定位力矩	轉子慣量
機身長 mm	型號	N.m	A	Ω	mH	mN.m	g.cm²
41	57CM06	0.6	3	0.7	1.4	21	120
56	57CM13	1.3	4	0.42	1.6	40	300
56	57CM12X	1.2	4	0.6	1.4	40	300
76	57CM21X	2.1	4	0.6	2.4	68	480
76	57CM23-4A	2.3	4	0.5	2
	57CM23-3A	2.3	3	1.2	4
	57CM23	2.3	5	0.38	1.75
80	57CM22X	2.2	5	0.34	1.74	70	500
84	57CM26-4A	2.6	4	0.8	3.2	80	520
84	57CM26	2.6	5	0.44	2	80	520

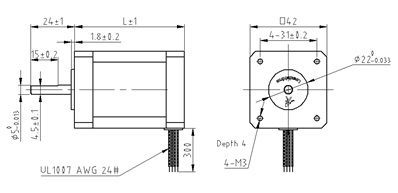

步進電機42CM系列

型號	機身長L	軸徑D	扁位高E
42CM02-1A	33	5	4.5
42CM02	33	5	4.5
42CM04-1A	40	5	4.5
42CM04	40	5	4.5
42CM06-1A	47	5	4.5
42CM06	47	5	4.5
42CM08-1A	60	5	4.5
42CM08	60	5	4.5

資料下載

文件名稱
文件類型
文件格式
日期
下載

42CM系列CE證書
CE
2020-09-08

CM標準型42機座3D圖
3D模型
2020-09-16

CM標準型42機座2D圖
2D圖紙
2018-09-13

雷賽步進電機應用領域：

　　雷賽CM系列步進電機產品廣泛應用于雕刻機、激光機、數控機床、醫療設備、電子加工設備、自動化生產線、鋰電生產設備、紡織服裝機械等自動化設備上。

　雷賽步進電機售后服務項目：

　　1、保修期：驅動器：24 個月；電機：18個月。

　　在保修期內，如果產品發生非人為故障，我們?yōu)槟峁┍Ｐ薹?wù)。

　　2、換貨：

　　自產品發貨之日起7個工作日內，如果產品發生非人為故障，我們可以為您更換同型號產品。

　　3、終身維護：

　　我們將為客戶提供終身維護服務。在保修期內但不符合保修條件或超過保修期限的故障產品，我們提供有償維修服務，在客戶確認接受產品的維修費用后，我們安排進行產品的維修。但對已經停產的產品，或缺乏維修物料，或損壞過于嚴重?zé)o維修價值的返回品則無法提供維修服務。

　　4、維修費用：

　　1）保修期內的產品，非人為原因引起的故障，免費維修；

　　2）超保修期或人為損壞產品收費標準，我們將根據不同型號和損壞程度收取元件的成本費、人工費和運費；具體的費用，由對接的商務人員報價給您；

　　3）運費：保修范圍內產品運費由我司負擔單程，非保修范圍內的產品運費由客戶負擔

不享受免費保修的情況：

　　1）由于火災、水災、地震等不可抗力因素造成的產品故障；

　　2）由于客戶安裝或者使用不當所導致的損壞；

　　3）未經雷賽授權的人員對產品進行了拆卸、維修或者改裝，造成的產品故障；

　　4）非本公司的購買的產品；

　　5）產品的編碼撕毀、涂改或者其他原因造成的產品編碼無法辨認；
